Date

2016

Lieu

Boutique Van Cleef & Arpels,
Place Vendôme, Paris

Designer

Jouin Manku

Mission

EXE | Calcul de structures,
optimisation des paramètres de précontrainte

Partenaires

Atelier Jean-Loup Bouvier
Atelier du Grain d'Orge,
I2C

ESCALIER MONUMENTAL

Boutique Van Cleef & Arpels

Un escalier courbe en quart tournant composé de six voussoirs en pierre massive assemblés par trois câbles post-tendus … où comment la poutre isostatique dévoile sa complexité !

vca_image1

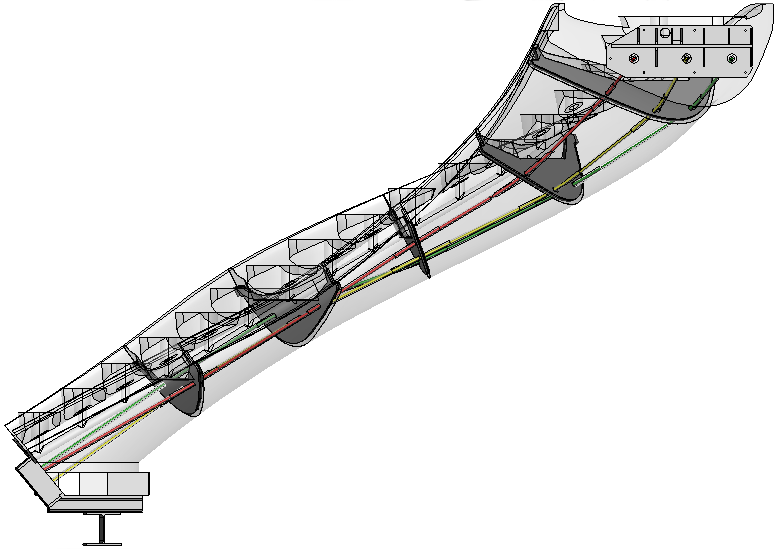

Modèle géométrique de l'escalier

vca_image2

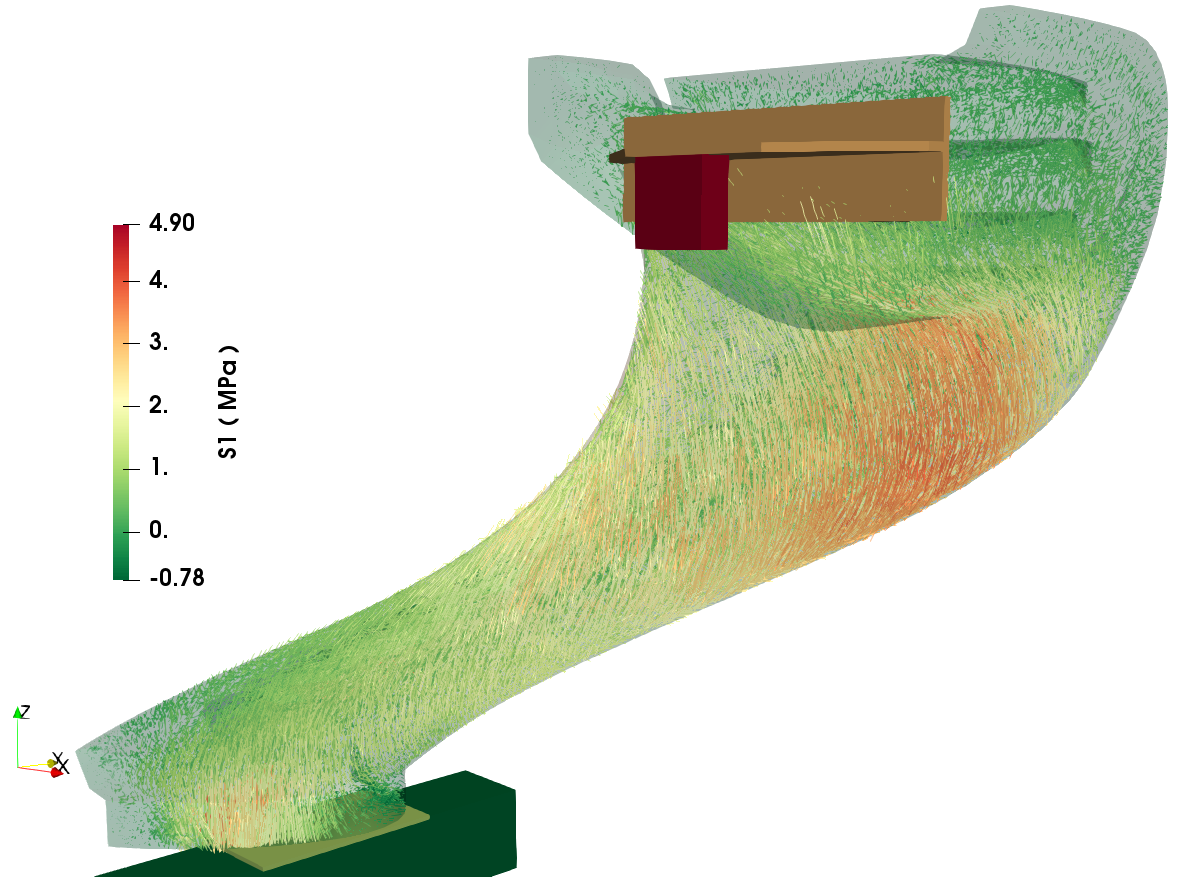

Distribution des contraintes principales sur un modèle éléments-finis du limon complet sans pré-contrainte

vca_image4

Contraintes tangentielles dans un joint

vca_image3

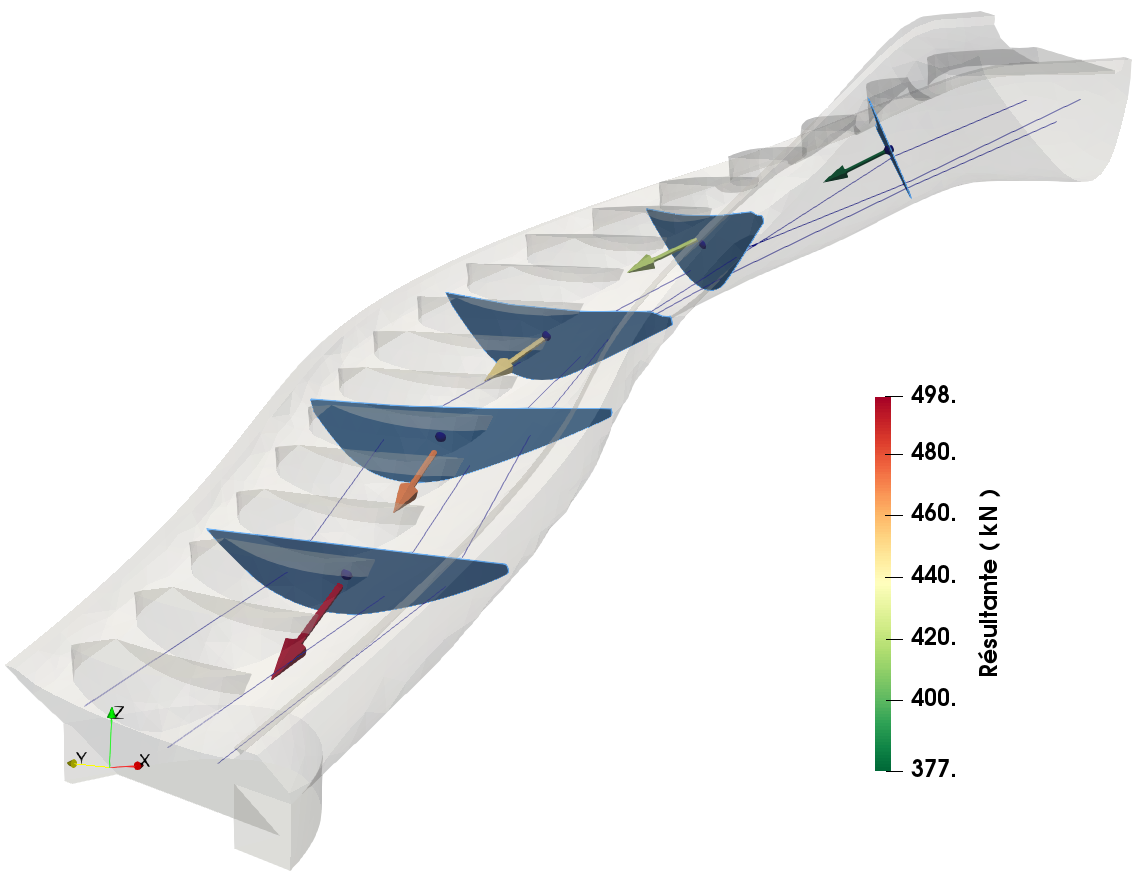

Optimisation des trajets des câbles de précontrainte

vca_image5a

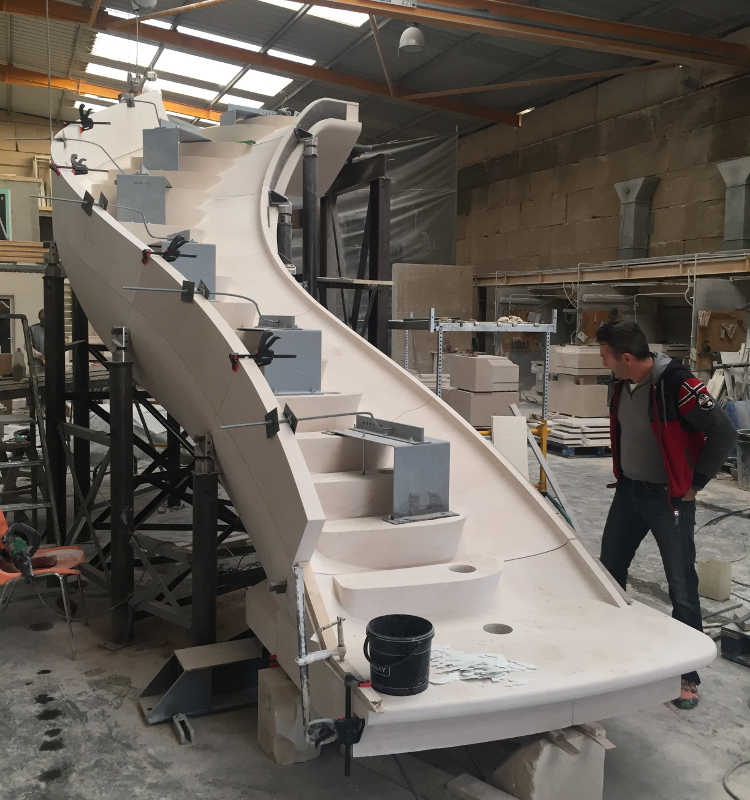

Pré-montage dans l’Atelier du Grain d’Orge

vca_image5b

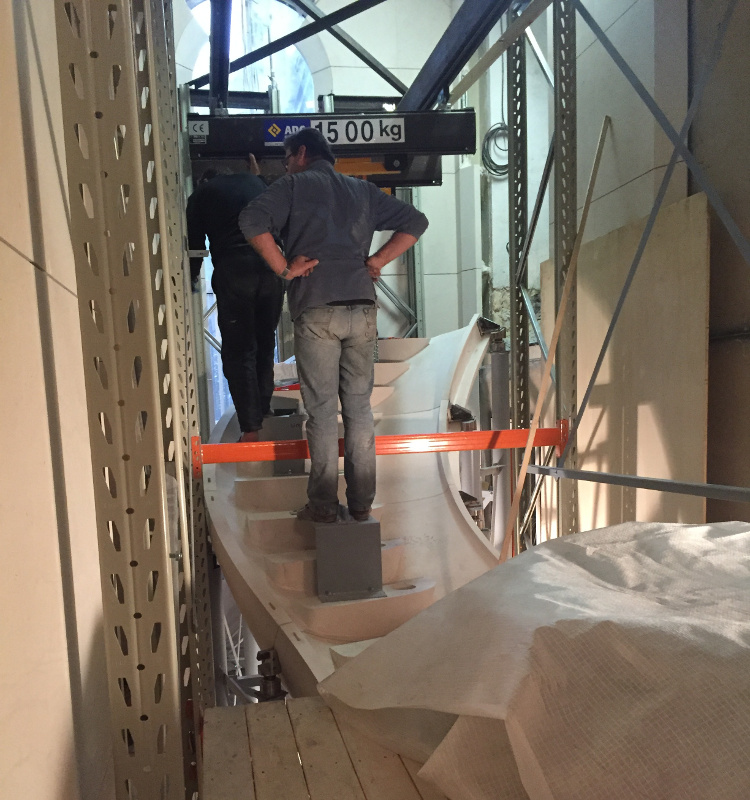

Montage sur site

vca_image6

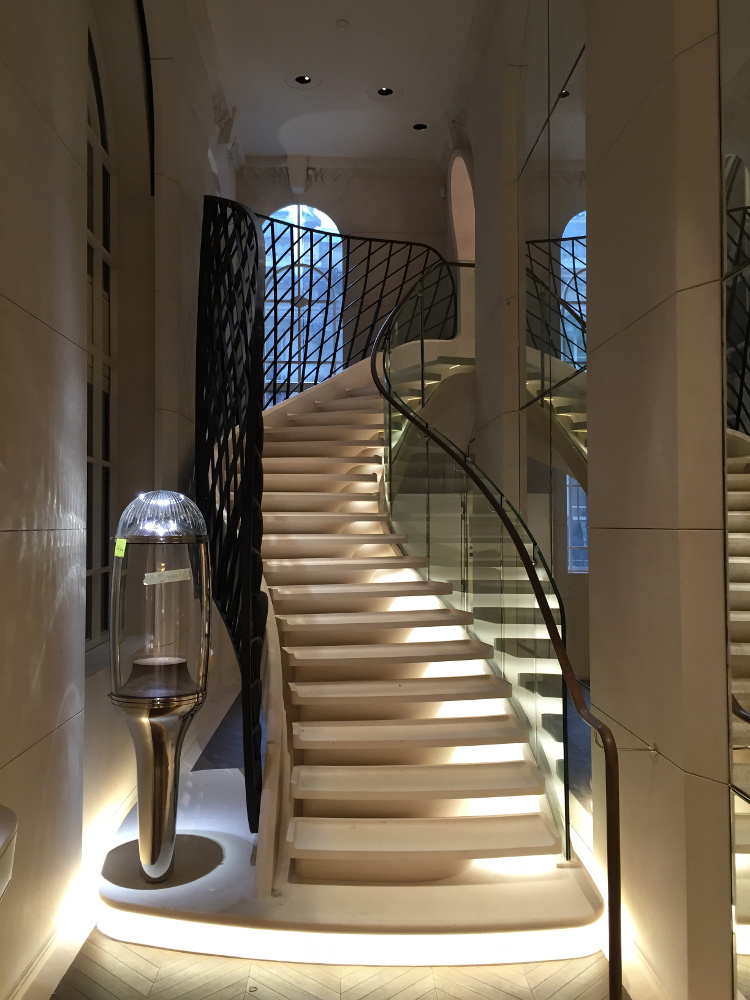

Escalier réalisé
