gymnases A. Mimoun

Date

2021-24

Lieu

Issy les Moulineaux,
Hauts de Seine

Mission

EXE

Client

Ville d'Issy les Moulineaux

Partenaires

Spie Batignolles Outarex,
Rocamat,
Normacadre
Service Mesure Géotechnique

GYMNASES EN PIERRE PORTEUSE

stade Alain Mimoun

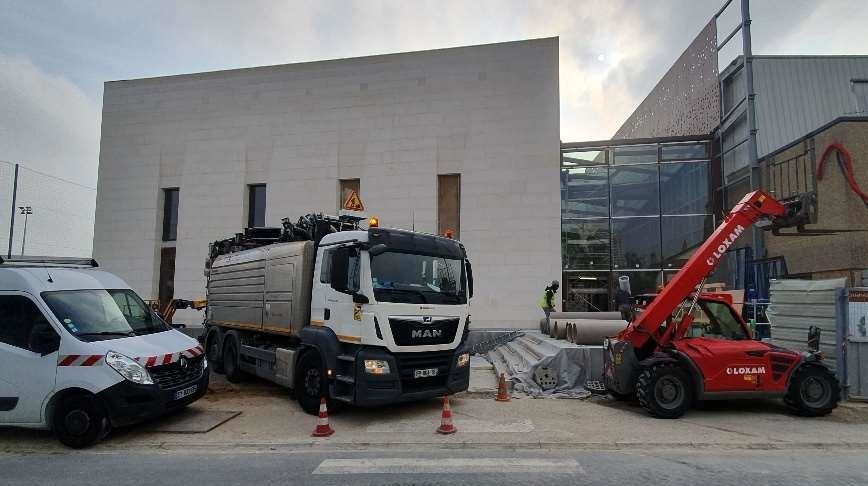

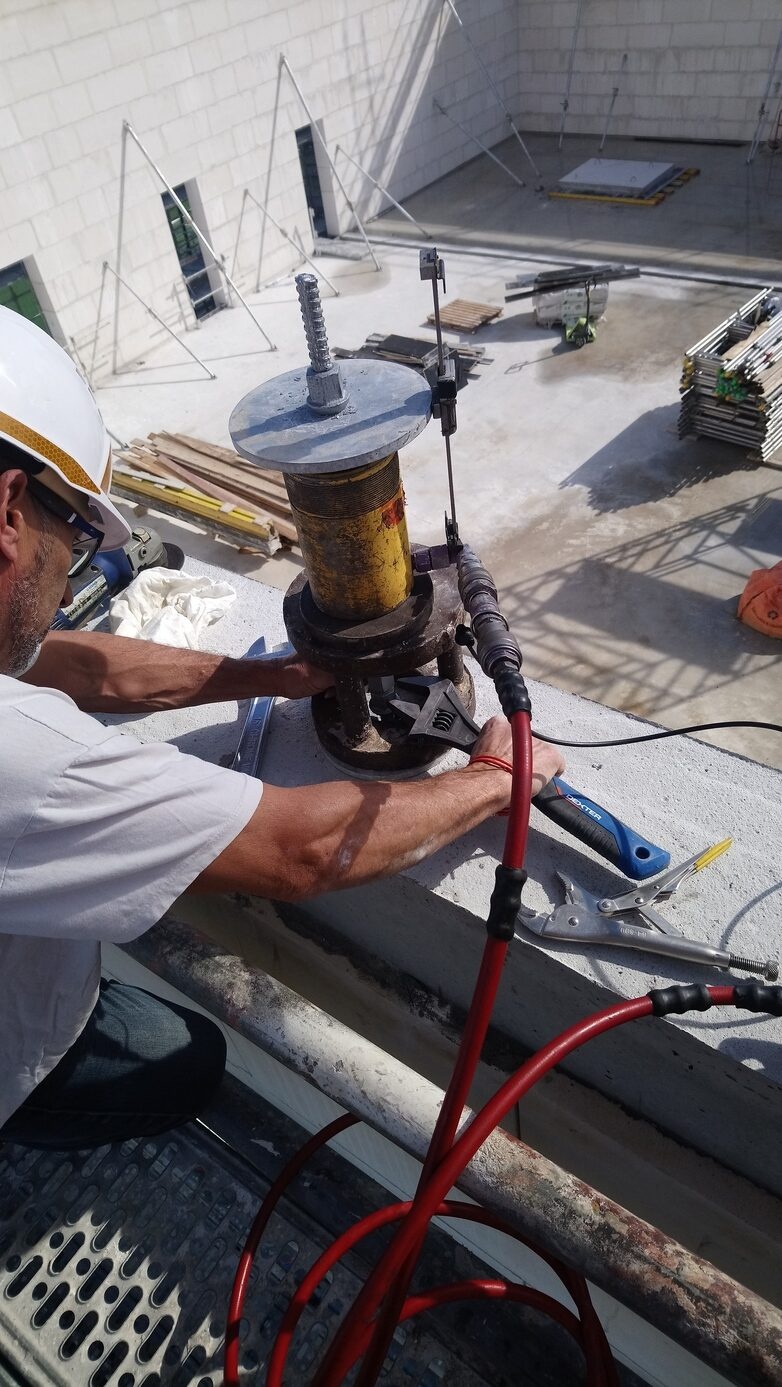

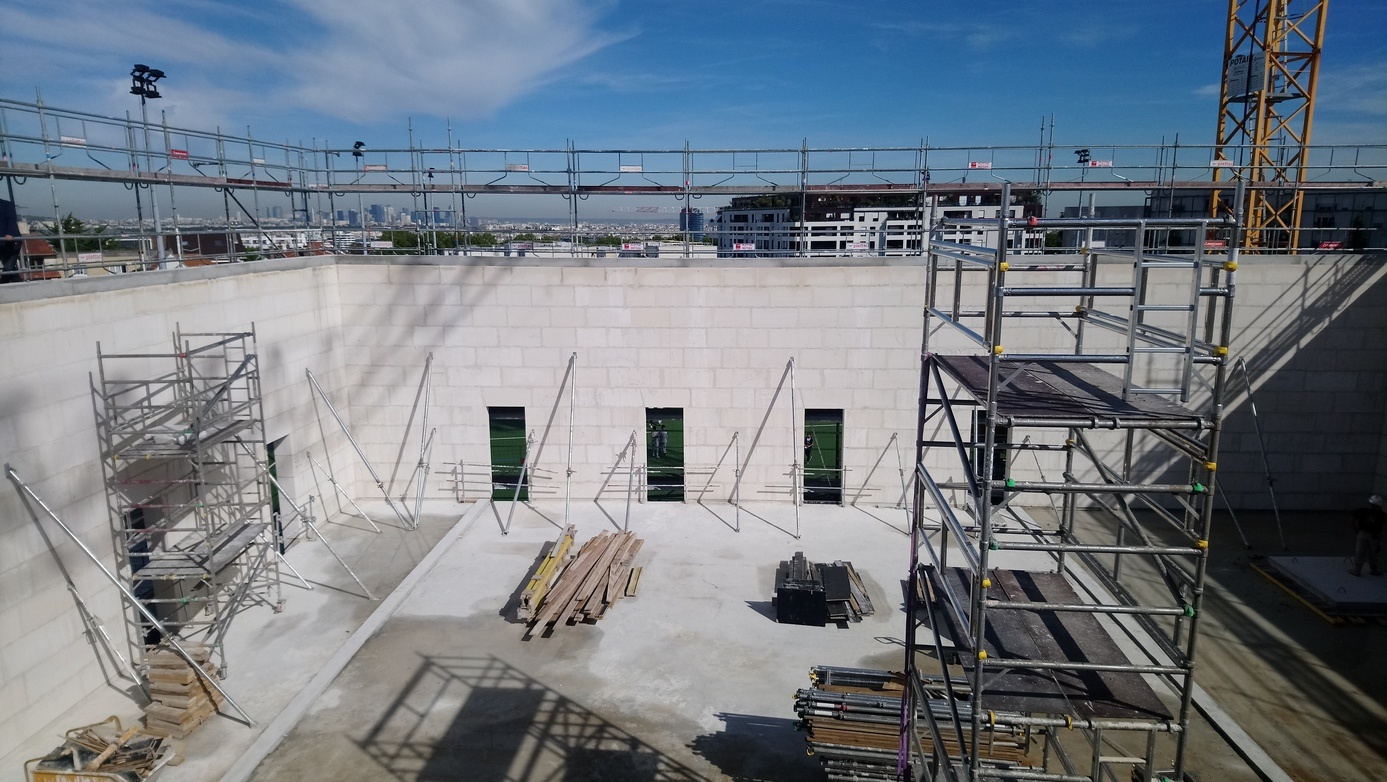

Missionnés par Spie Batignolles Outarex, nous avons réalisé la conception et l’étude structurelle des murs en maçonnerie porteuse constituant l’enveloppe d’un gymnase construit dans le cadre du projet de rénovation du stade Alain Mimoun à Issy-Les-Moulineaux. L’enjeu résidait dans la prédictibilité du comportement de murs en pierre calcaire de Tervoux de 40 cm d’épaisseur sur 12 m de haut, porteurs d’un étage à 4m, d’une charpente acier à 10.40 m et assurant le contreventement vertical du bâtiment. La précontrainte par tirants verticaux insérés dans la maçonnerie ainsi que la création d’appuis rotulés en pied ont permis d’assurer la reprise des efforts de vent et la compatibilité des déformations différentielles maçonnerie / charpente.

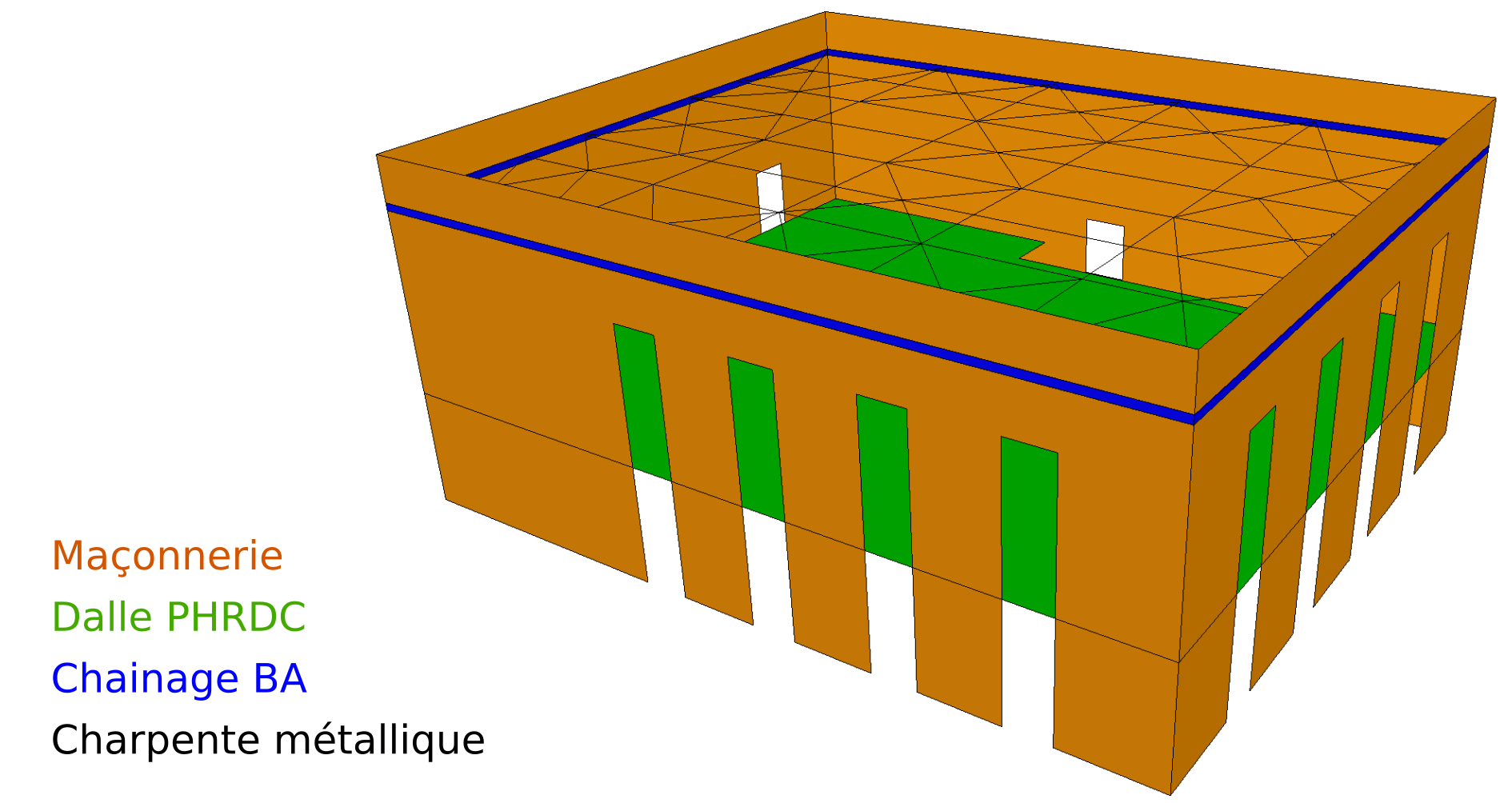

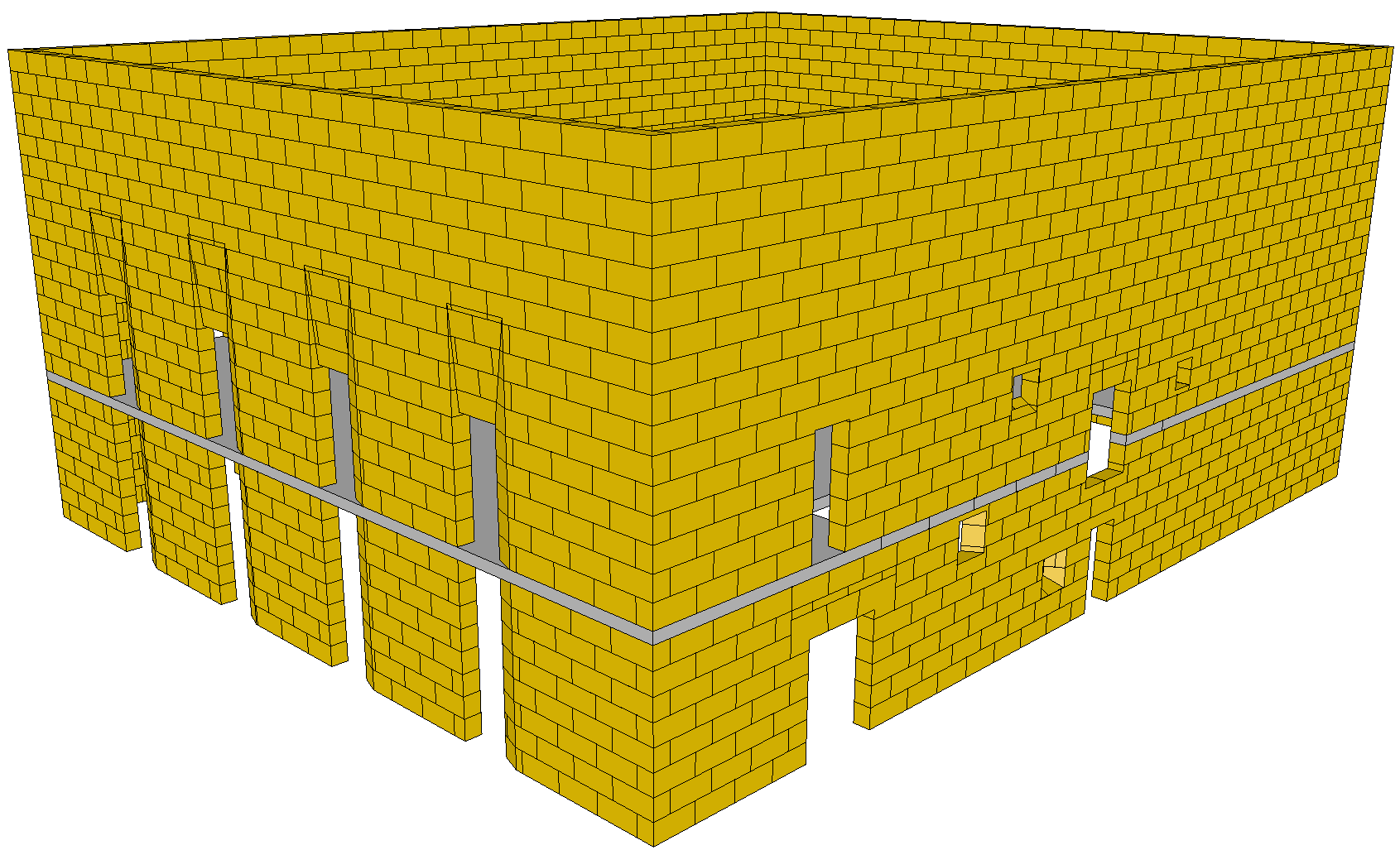

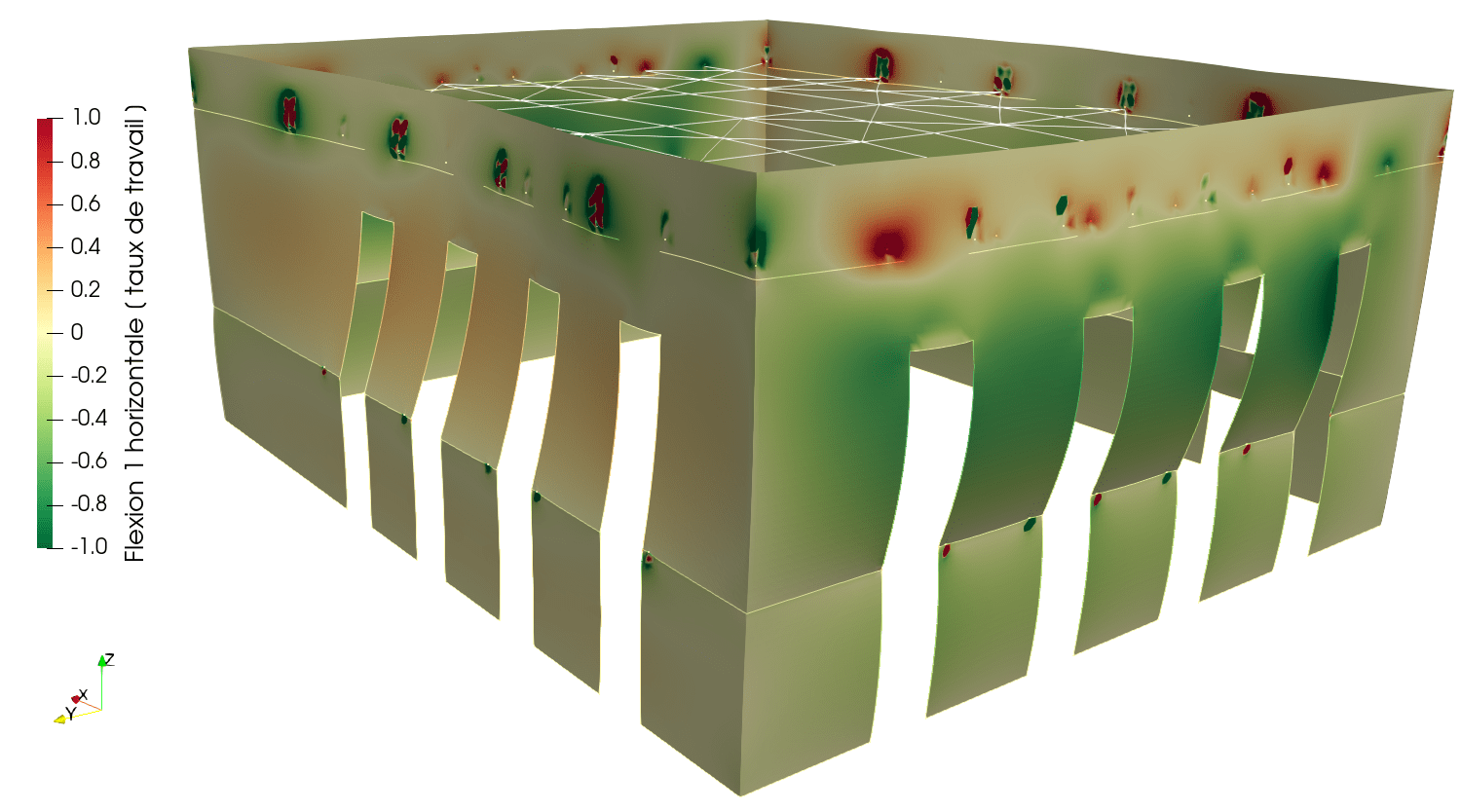

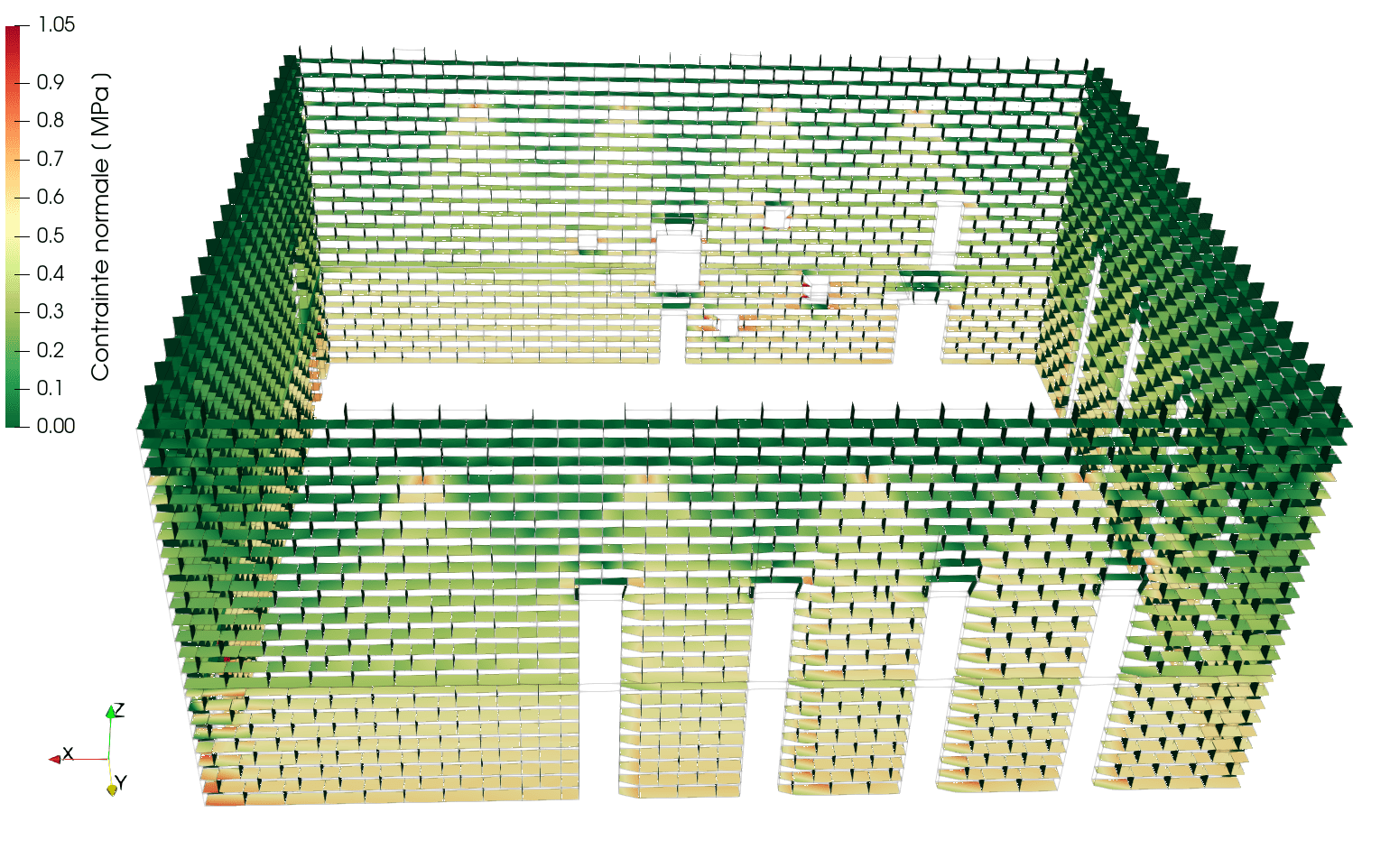

Afin de mieux appréhender la part des rigidités relatives de chaque élément du système constructif, une modélisation aux éléments finis mixte intégrant la charpente acier et l’enveloppe pierre a été mise en œuvre. D’autre part, l’absence de résistance en traction des structures en maçonnerie exige de convoquer des méthodes de calculs adaptées à l’analyse de leur comportement. Des modélisations aux éléments discrets ont ainsi étudiées en complément de l’approche élastique.

Cette approche méthodologique a permis de justifier de la viabilité du système constructif dans le contexte normatif des Eurocodes.

Ce projet a obtenu le Prix Spécial du Jury au Concours "Construire en Pierre Naturelle au XXième siècle" 2023.
