Date

2019

Lieu

Gordes, Vaucluse

Architecte

Renzo Wieder

Mission

DIAG | Analyse des désordres

Partenaires

Equilibre Structures

EGLISE CISTERCIENNE

abbaye Notre-Dame de Sénanque

L’église abbatiale de l’Abbaye Notre Dame de Sénanque fait l’objet d’un projet de restauration et de réaménagement porté par Renzo Wieder, architecte du Patrimoine. Nous avons été missionnés par Equilibre Structures pour compléter l’analyse structurelle par une approche convoquant la méthode des éléments discrets sous sollicitations statiques et sismiques.

senanque_image1

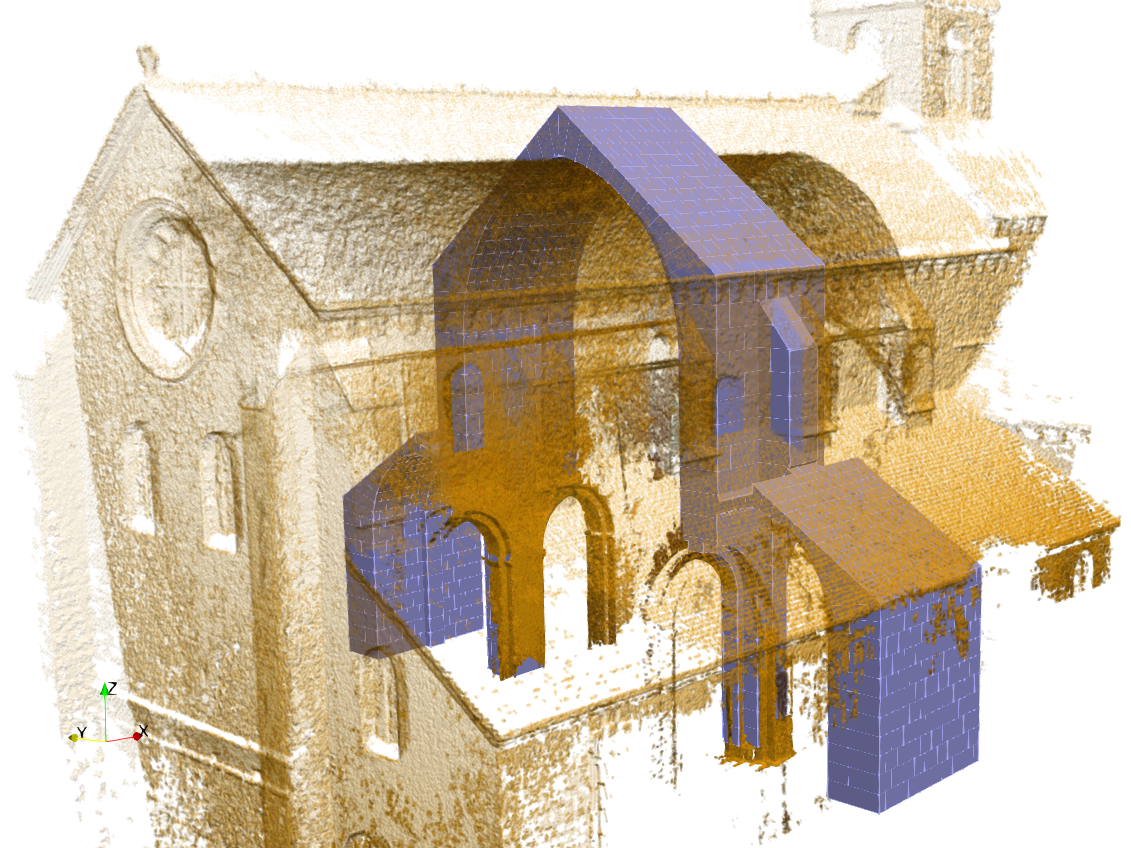

Modèle géométrique appareillé d'une travée de l'église superposé au relevé photogrammétrique

senanque_image2

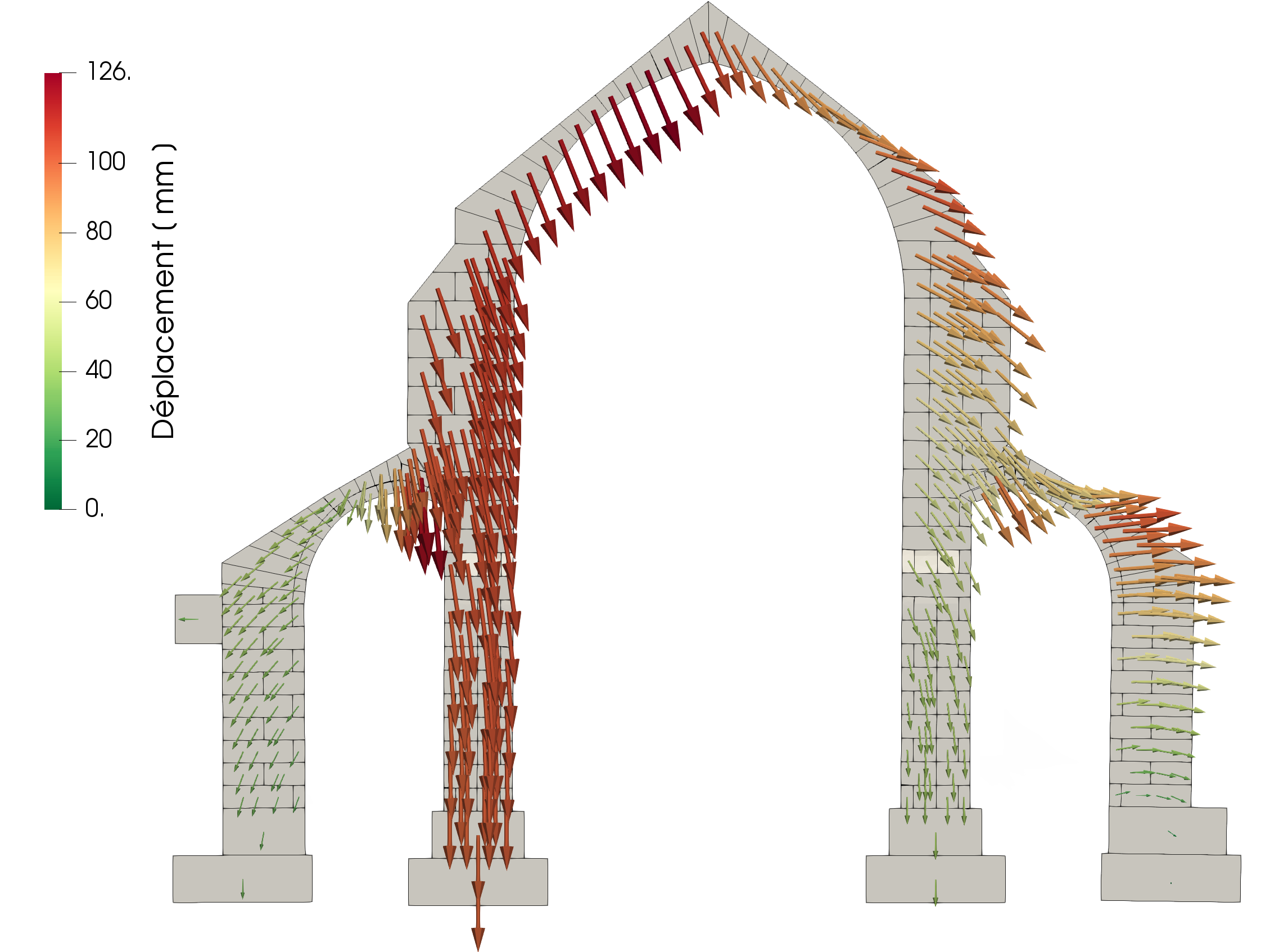

Modélisation aux éléments discrets - Amplitude des déplacements

senanque_image3

Ligne de pression sur un modèle 2D - Identification des rotules et comparaison avec les observations sur site

senanque_image4

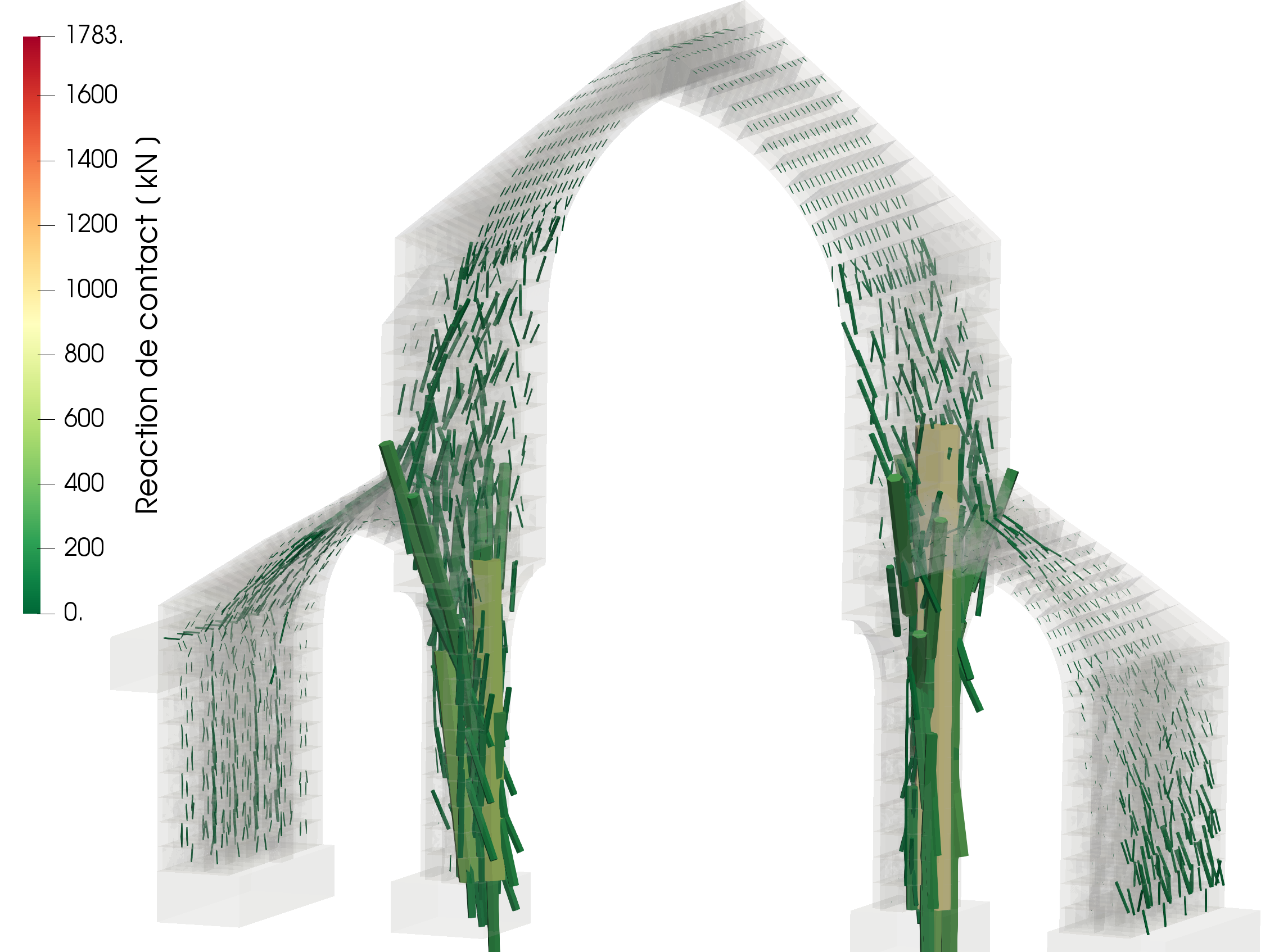

Réseau de forces dans le modèle 3D
