Date

2012

Lieu

Mauves, Ardèche

Maître d'ouvrage

J.L. Chave

Maître d'oeuvre

H. Lombard

Mission

EXE | Calcul de structures

Partenaires

Atelier du Grain d'Orge,
Process Stone

CAVE VINICOLE

Domaine Jean-Louis Chave

Les caves en voûtes d’arêtes semblent toujours nous préexister. Des centres anciens aux campagnes reculées, leur atmosphère particulière nous projette hors du temps présent. On ne sait pas trop où… mais quelque part où ces systèmes de franchissement se construisaient comme une évidence. Alors en construire une toute neuve en pierre de Beaulieu pour couvrir un plan quasi-rectangulaire de 32m par 8.2m, c’est déroutant. Le tailleur de pierre propose le principe d’appareillage qu’il a su acquérir de ses pairs et l’ingénieur cherche dans les normes en vigueur. Ironie du sort, les eurocodes ignorent ce type d’ouvrage. L’adaptation de nos outils numériques pour en justifier la tenue mécanique en permettra la construction.  Le cintre est grandiose et de son retrait… la magie surgit !

chave_image1

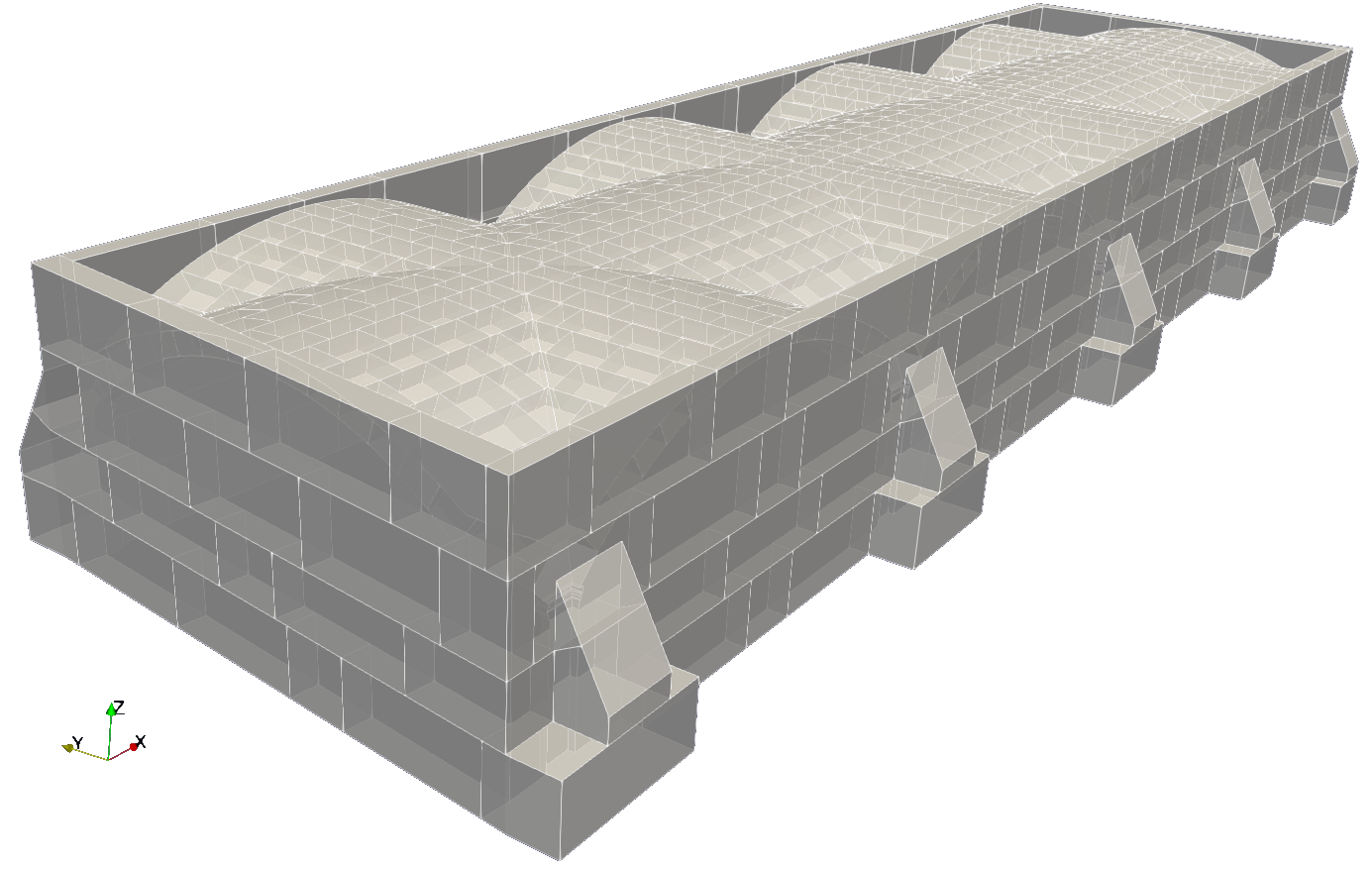

Modèle géométrique de la cave composé de 800 blocs de pierre

chave_image2

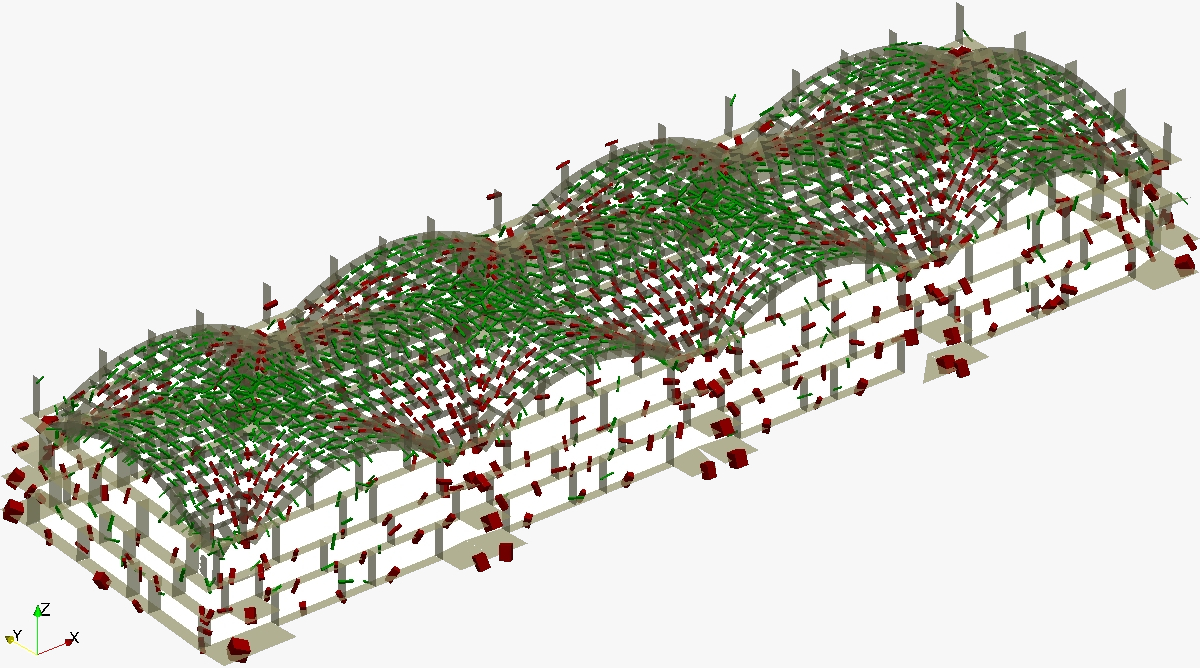

Visualisation des efforts de contact entre blocs, réseau fort en rouge et réseau faible en vert

chave_image3

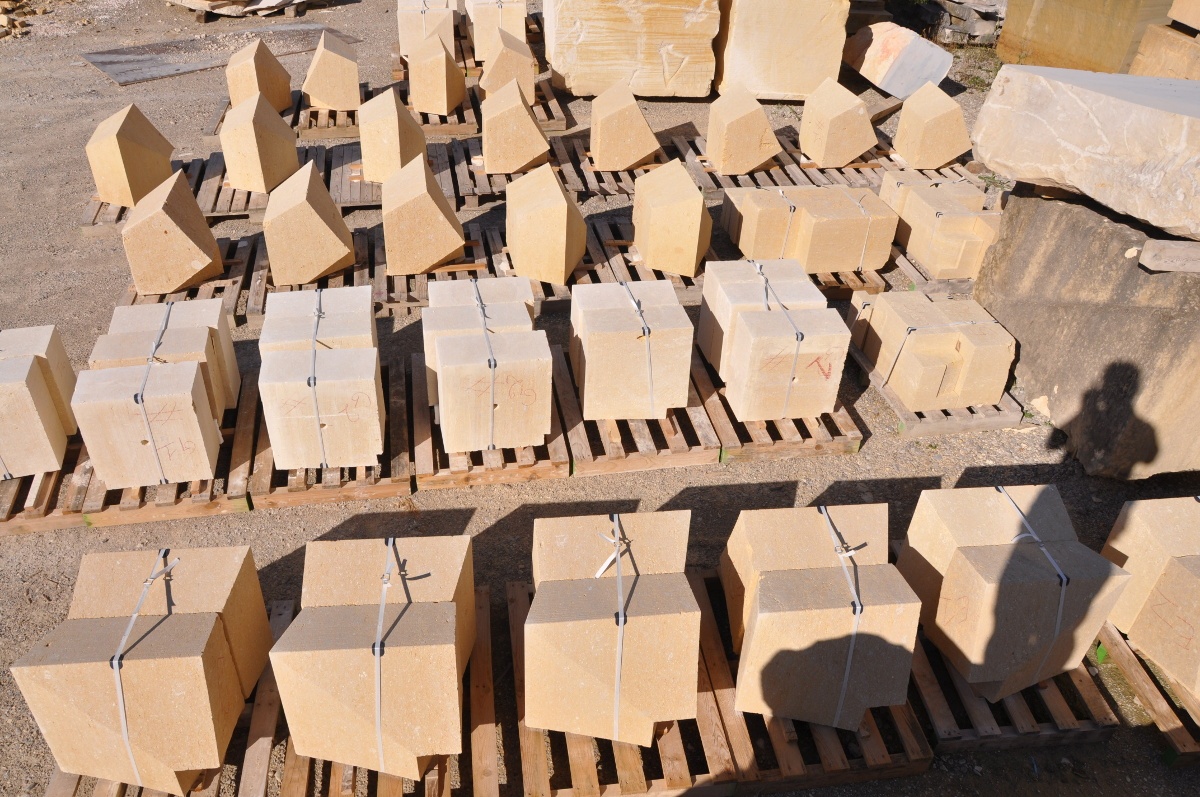

Matière et stéréotomie

chave_image4a

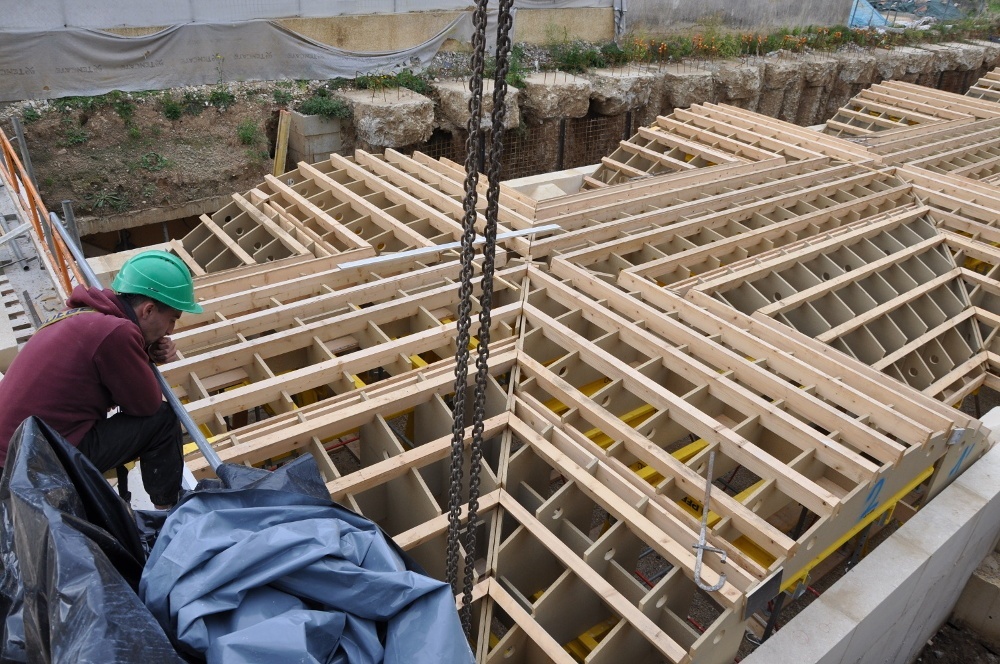

Cintre

chave_image4b

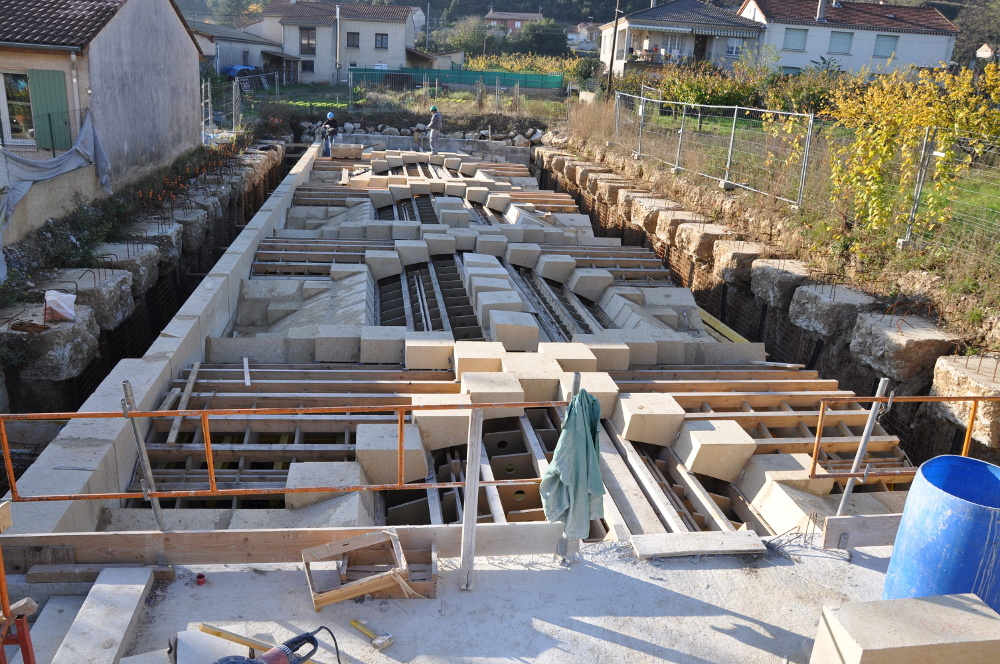

Montage

chave_image4c

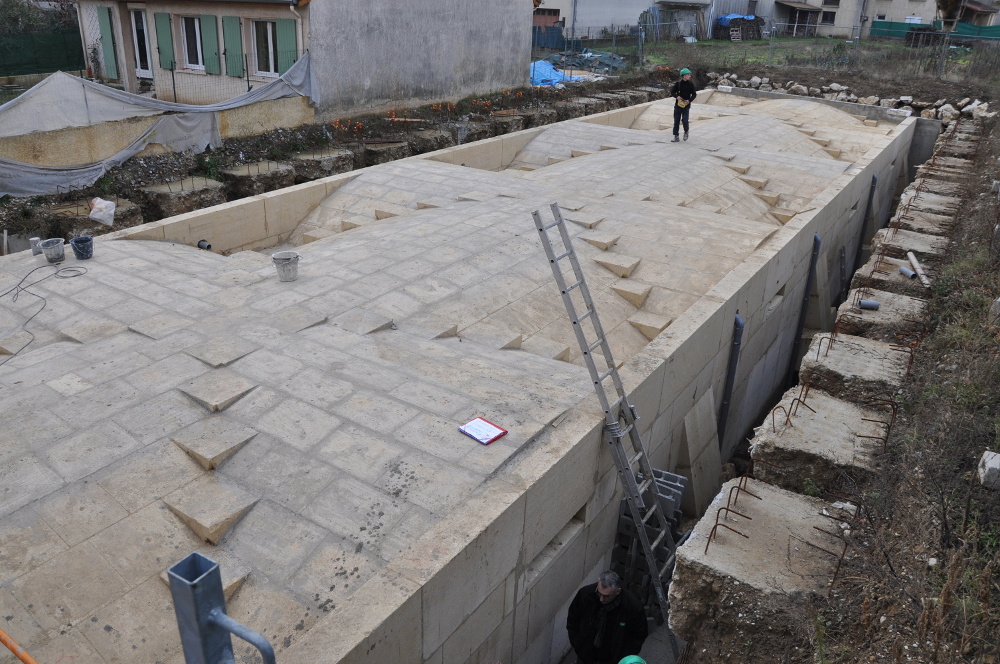

Extrados de la voûte

chave_image5

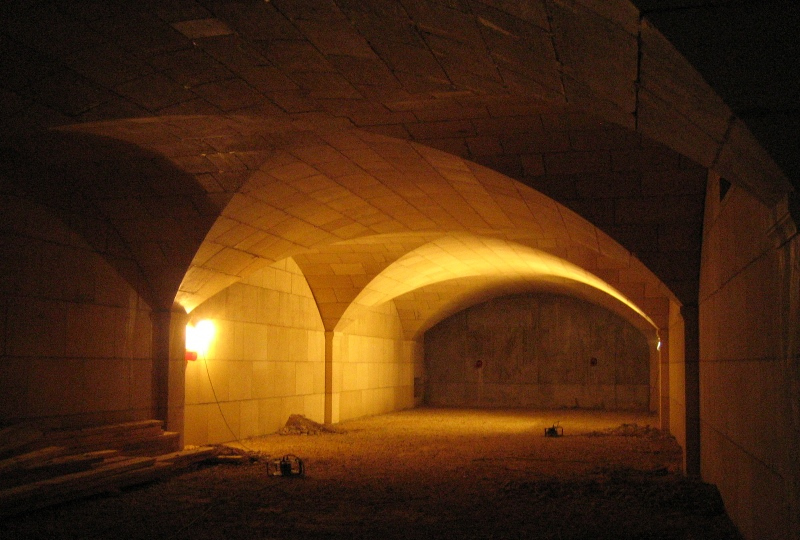

Vue intérieure de la cave
